Ventilatori

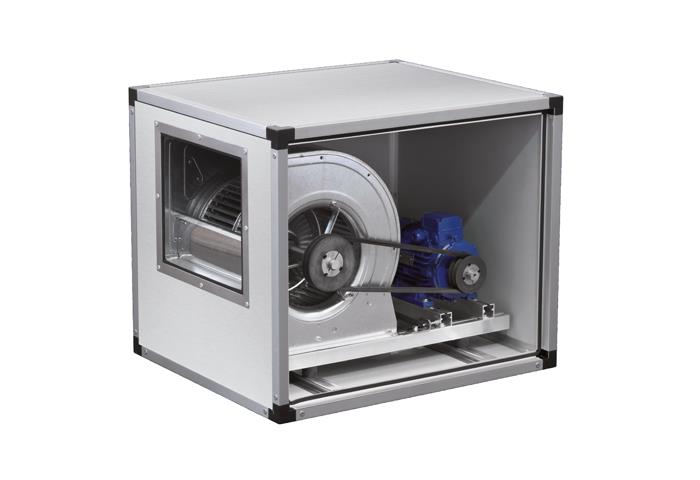

VENTILATORE CENTRIFUGO A TRASMISSIONE

mod. VBTD 2V
DESCRIZIONE
Ventilatore centrifugo cassonato a due velocità.
Gamma composta da 11 grandezze: portata da 2.000 a 24.000 m3/h.
COSTRUZIONE
– Telaio in profilato di alluminio anodizzato, angoli in nylon.
– Pannellatura isolata con poliuretano espanso. Densità 40kg/m3
– Pannello lato ispezione smontabile con maniglie.
– Ventilatore a doppia aspirazione con motore a due velocità, 1.400e 900 giri/min,
accoppiato tramite cinghie e puleggie.
– Motore montato su slitte tendicinghia.
– Grado di protezione IP55.
LIMITI DI UTILIZZO
Temperatura massima fluido trasportato: +60 C.
Umidità max.: 80% U.R.
Montaggio: interno (esterno con accessori)
ESECUZIONI VBTD/F:
Elettroventilatore con filtro sintetico pieghettato ignifugo in classe M1, spessore 50 mm, montato su guide a scorrimento.Efficacia 85% ASHRAE gravimetrico.

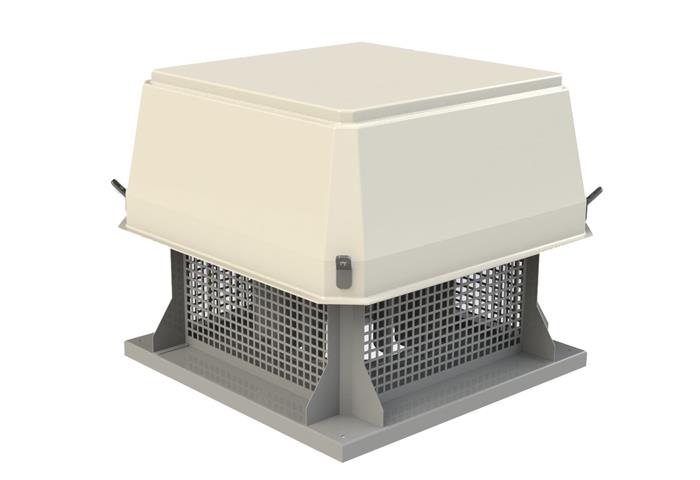

ELETTROASPIRATORE A TORRINO

mod. VBTO

DESCRIZIONE

Elettroestrattore centrifugo a 2 velocità.

Gamma composta da 9n grandezze: portata da 1000 a 12700 m3/h.

COSTRUZIONE

Base, montanti, piastra, porta motore e rete di protezione in lamiera zincata, cappello di protezione in materiale plastico caricato vetro.

La girante è accoppiata all’albero del motore elettrico tramite calettatura.

Grado di protezione IP54.

LIMITI DI UTILIZZO

Temperatura massima fluido trasportato: +60°C.

Montaggio: esterno.

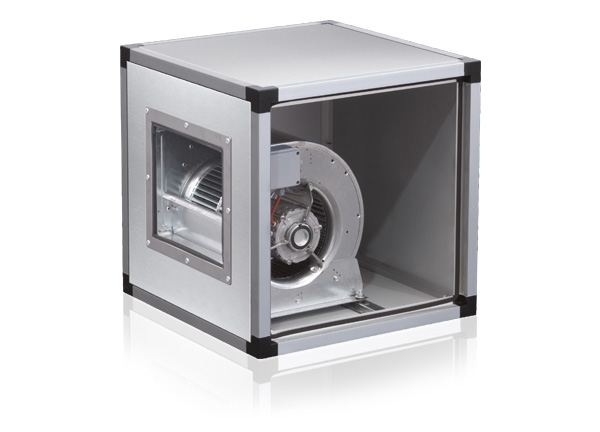

ELETTROASPIRATORE CENTRIFUGO

mod. VBD
DESCRIZIONE
Elettroventilatore centrifugo cassonato. Gamma composta da 6 grandezze:
portata da 1.600 a 10.900 m3 ora.

COSTRUZIONE
– Telaio profilato in alluminio anodizzato, angoli in nylon.
– Pannellatura isolata con poliuretano espanso. Densità 40kg/m3.
– Pannello lato ispezione smontabile con maniglia.
– Ventilatore a doppia aspirazione con motore direttamente accoppiato alla girante (pale avanti)
del tipo a motore esterno.
– Ventilatore e girante sono realizzate in lamiera zincata.
– La girante è equilibrata staticamente e dinamicamente.
– Grado di protezione IP55.

LIMITI DI UTILIZZO
Temperatura massima fluidi trasportati: + 60°C
Umidità max.: 80% U.R.
Montaggio: interno (esterno con accessori)

ESECUZIONE EP/F
Elettroventilatore con filtro sintetico pieghettato ignifugo in classe M1, spessore 50 mm, montato su guide a scorrimento. Efficacia 85% ASHRAE gravimentrico. Costo: Listino + 10%
